定制家居加工中心

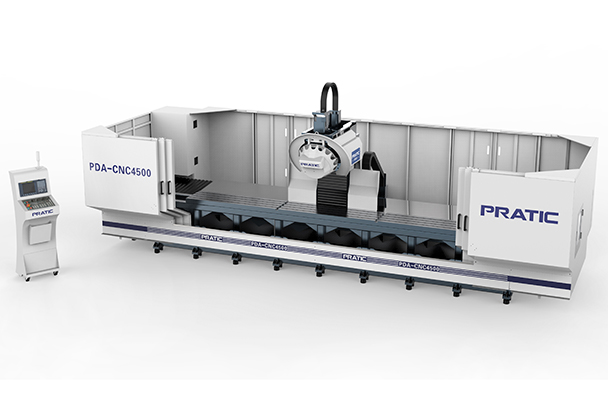

PDA型材復合加工中心
產品詳情
產品特點：
1.該機器是一臺集銑銷、鉆孔、攻牙、倒角為一體的自動化復合加
工中心，適用于加工各種長度的型鋼、銅、鋁型材等金屬加工；
2.防護門導軌帶鈑金防護，阻止廢屑進入，方便排屑；
3.加裝前后半封閉式防護罩，保證了操作者的安全度和環境衛生；
4.采用BT30主軸錐孔，增加了機器鋼性；
5.采用飛碟式刀庫。
工中心，適用于加工各種長度的型鋼、銅、鋁型材等金屬加工；
2.防護門導軌帶鈑金防護，阻止廢屑進入，方便排屑；
3.加裝前后半封閉式防護罩，保證了操作者的安全度和環境衛生；
4.采用BT30主軸錐孔，增加了機器鋼性；
5.采用飛碟式刀庫。
產品參數：
| 參數表 - PDA | ||
| 行程 | 單位 | 參數 |
|---|---|---|
| X 軸 | mm | 2500-12500 |
| Y 軸 | mm | 450 |
| Z 軸 | mm | 400 |
| 主軸 | ||
| 主軸轉速 | rpm | 12000 |
| 主軸錐孔 | / | BT30 |
| 刀庫 | ||
| 刀庫形式 | / | 飛碟式 |
| 拉釘形式 | 45° | 45° |
| 刀庫容量 | pcs | 16 |
| 相鄰換刀時間 | sec | 2 |
| 移動速度 | ||
| X軸移動 | m/min | 60 |
| Y軸移動 | m/min | 28 |
| Z軸移動 | m/min | 28 |
| 切削進給速度 | mm/min | 15000 |
| 馬達功率 | ||
| 主軸驅動馬達 | kw | 5.5 |
| X驅動馬達 | kw | 1.8 |
| Y驅動馬達 | kw | 1.8 |
| Z驅動馬達 | kw | 1.8 |
| 潤滑冷卻系統 | ||
| 潤滑系統 | 油脂潤滑 | |
| 冷卻系統 | 噴水冷卻 | |
| 精確度 | ||
| X軸定位精確度 | mm | 0.05 |
| Y/Z軸定位精確度 | mm | 0.02 |
| 重復定位精確度 | mm | ±0.01 |
| 機械規格 | ||
| 氣壓需求 | kg/cm2 | 6 |
| 操作系統 | / | FANUC/SIEMENS |
| 高度 | mm | 2600 |
| 占地面積 | mm | （5500-15500）x 2750 |
| 重量 | kg | 9000-20000 |
