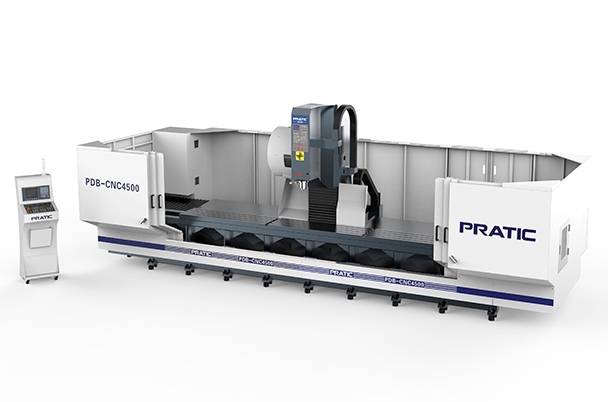

PDB型材復合加工中心

工作臺尺寸：450 x (2500--12500)mm
主軸轉速：12000rpm
切削給進速度：15000 mm/min
重復定位精度：±0.01 mm

該機器是一臺集銑銷

、鉆孔、攻牙

、倒角為一體的自動化復合加工中心

，適用于加工各種長度的型鋼

、銅

、鋁型材等金屬加工

。

產品詳情

產品特點：

1.該機器是一臺集銑銷

、鉆孔

、攻牙

、倒角為一體的自動化復合加
工中心，適用于加工各種長度的型鋼

、銅

、鋁型材等金屬加工；
2.防護門導軌帶鈑金防護

，阻止廢屑進入

，方便排屑；
3.加裝前后半封閉式防護罩

，保證了操作者的安全度和環境衛生

；
4.采用BT40主軸錐孔，增加了機器鋼性

；
5.采用圓盤式刀庫

產品參數：

參數表 - PDB
行程	單位	參數
X 軸	mm	2500-12500
Y 軸	mm	450
Z 軸	mm	500
主軸
主軸轉速	rpm	10000/12000
主軸錐孔	/	BT40   Φ120 mm(外徑)
刀庫
刀庫形式	/	圓盤式
拉釘形式	45°	45°
刀庫容量	pcs	24
相鄰換刀時間	sec	2
移動速度
X軸移動	m/min	60
Y軸移動	m/min	28
Z軸移動	m/min	28
切削進給速度	mm/min	15000
馬達功率
主軸驅動馬達	kw	11
X驅動馬達	kw	3.1
Y驅動馬達	kw	3.1
Z驅動馬達	kw	3.1
潤滑冷卻系統
潤滑系統	自動潤滑
冷卻系統	噴水冷卻
精確度
X軸定位精確度	mm	0.05
Y/Z軸定位精確度	mm	0.01
重復定位精確度	mm	±0.01/300
機械規格
氣壓需求	kg/cm2	6
操作系統	/	FANUC/SIEMENS
高度	mm	2600
占地面積	mm	（5500-15500）x 2750
重量	kg	10000-21000
