精密車削加工中心加工花鍵軸的方法及過程
為了保住花鍵軸的加工能在精密車削加工中心上完成，根據其結構特點
，采用“一頂一夾”的裝夾方式，添加精密車削加工中心第四軸分度頭
，按一定的工藝要求進行分度對鍵槽進行銑削。由于整個零件工序較多，本文只闡述和銑矩形花鍵相關的內容。
一、加工方法分析
工件材料為40Cr，精密車削加工性較好。該零件在數控銑削加工前，工件除花鍵部位外的其他部位已經切削加工完成，含有2個基準孔。銑矩形花鍵時可采用“一頂一夾”定位安裝。在精密車削加工中心上加工這個零件的矩形花鍵，關鍵是要解決銑矩形鍵時的分度問題.可利用精密車削加工中心上配置的數控萬能分度頭。當工件旋轉一定角度時，立銑刀定位完成后平行工件軸向走刀一次。工件依次旋轉
，立銑刀依次軸向走刀
，多次循環后就可完成一個矩形花鍵的銑加工。精密車削加工加工中可采用宏程序編程及子程序調用的方法
，以減少數控加工程序過長的不足
。
二、加工過程及相關宏程序
為提高切削效率盡示選用大直徑的銑刀
，由于鍵槽較窄，根據工藝圖尺寸要求，選取φ8mm整體式硬質合金立銑刀。
采用“一頂一夾”定位安裝。在銑床上安裝好尾座和萬能分度頭，將工件安裝在尾座和萬能分度頭之間。
由于銑鍵槽時最大輪廓深度只約3mm.所以銑削時可采用一次下刀至槽輪廓深度，主軸轉速1
500 r/min，進給速度150mm/min。由于每一個鍵槽第1次走刀的切削量是最大的.可以稍慢些;為了搞高效率，其他次走刀可加快進給速度。

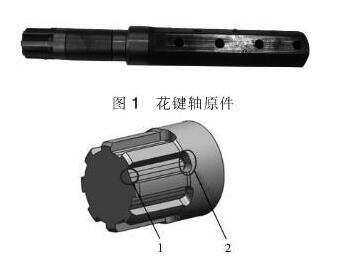

為便于對刀和編程，把工件坐標系原點定在圖1所示工件花鍵軸部位左端的軸心。為便于說明，假設從銑鍵槽左側位置開始銑削，直到銑鍵槽右側，工件逆時針旋轉分度，一個鍵槽的整個銑削過程分以下幾個階段:
(1)銑鍵楷左側
銑鍵槽左側時的初始位置，此時銑鍵槽左側位于垂直位置，如圖4所示，刀位點坐標Z=2l*arccosl1=20.616;
Y=8/2+8/2=8。銑刀沿X軸向銑削整個花鍵棲左側。

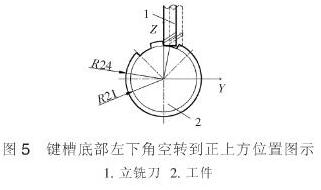

(2)鍵槽底部左下角空轉到正上方位置
由于用的是平底立銑刀，當工件從初始位置逆時針轉11°到圖5所示位置的過程中，如果要銑削，只能用立銑刀左下角銑削，銑削量太少，所以這個過程不銑削，工件只空轉到位
。此時刀位點坐標值Z=21;Y=4。
(3)槽底銑削過程
由于用的是平底立銑刀
，當工件從圖5位置繼續逆時針轉到圖6位置時，立銑刀銑削位置從刀具左下角逐漸過渡到圖6所示的刀具底部中間位置進行銑削
。
為不造成刀具和工件的干涉
，隨工件旋轉，刀具位置必須變化
。刀位點Z坐標值為21mm;Y值隨工件旋轉而變化
。從Y=4變化到Y(jié)=-4。

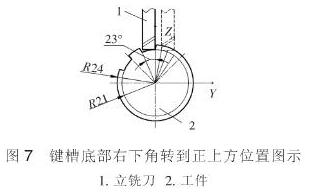

當工件從圖6位置繼續逆時針旋轉
，轉到圖7鍵槽底部右下角位于正上方時
，立銑刀銑削位置從底部中間位置逐漸過渡到圖7所示的右下角位置進行銑削。此時刀位點坐標值Z=2I
;Y= 4
。
整個過程工件轉過23°
。每轉一個小角度，銑刀沿X軸向銑削整個花鍵槽底
。
(4)鍵槽右側空轉到垂直位置
當工件從圖7位置繼續逆時針轉11°到圖8所示位置的過程中
，如果要銑削，只有立銑刀右下角的側刃微量銑削
，銑削量太少
，所以這個過程不銑削，工件只空轉到位
丹阳市|
响水县|
县级市|
遂川县|
商洛市|
利辛县|
南开区|
苏尼特左旗|
大方县|
新密市|
类乌齐县|
和平县|
西贡区|
渝中区|
南乐县|
双牌县|
洪雅县|
大英县|
北碚区|
慈溪市|
陕西省|
美姑县|
云阳县|
昂仁县|
克什克腾旗|
龙陵县|
图木舒克市|
武宣县|
兰溪市|
蓝山县|
白城市|
西城区|
西乌|
嘉黎县|
乐山市|
尼勒克县|
大新县|
沾化县|
巴东县|
从化市|
苍梧县|
。
(5)銑削鍵槽右側
最后銑鍵槽右側
，此時鍵槽右側位于垂直位置，刀位點坐標Z=21arccos11=20.616;
Y=-8.
銑刀沿X軸方向銑削整個花鍵槽右側
。
從圖4一圖8整個加工過程中
，除了槽底銑削過程外，其他階段只需簡單的GO1指令就可完成
。所以以下只對槽底銑削宏程序作一些說明。
在槽底銑削加工過程中,假設工件只逆時針轉動，則加工每個鍵槽底總共只要旋轉2°，Y向總位移量8，則旋轉角度θ和位移量Y的近似關系(1)
這里以機械廠內的FANUC

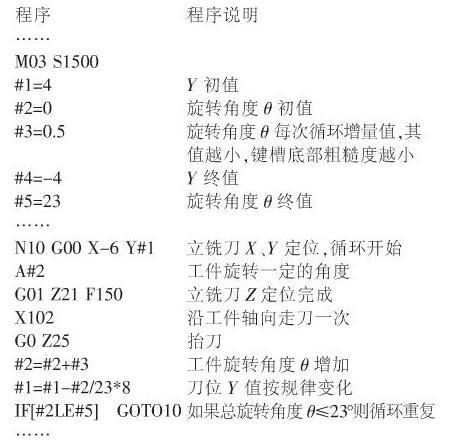

Series Oi-MODELD數控系統編寫宏程序，把工件坐標系原點定在圖1所示工件花鍵軸部位左端的軸心，以下為槽底銑削宏程序一部分舉例：
