圓錐的數控車床加工
圓錐的數控車削加工
(一)車錐原理

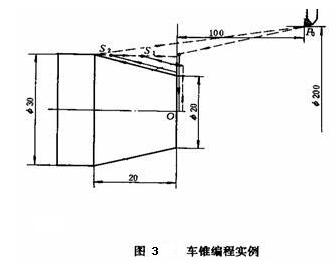

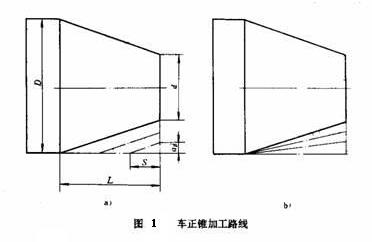

在車床上車外圓錐時可以分為車正錐和車倒錐兩種情況 S＝2Lαp/(D-d) 當按圖b的走刀路線車正錐時，則不需要計算終刀距S，只要確定了背吃刀量d，即可車圓錐輪廓。但在每次切削中，背吃刀量是變化的。圖2為車倒錐的兩種加工路線，車錐原理與正錐相同。 (二)車錐編程實例 已知毛坯為φ30mm的棒料，3號刀為外圓刀，試車削成如圖3所示的正錐。 解 確定分三次走刀，前兩次背吃刀量αp＝2mm，最后一次背吃刀量αp＝1mm。按第一種車錐路線進行加工，終刀距S1=8mm；S2＝16mm。具體程序如下： N0l G50 X200. Z100.； N02 M03 S800 T0303； N03 GOO X32. ZO N04 GOl X0 F0.3； N05 22. N06 G00 X26.； N07 G01 Z0 F0.4; N08 X30. Z-8. N09 GOO Z0 N10 G01 X22. F0.4； N11 X30. Z-16. N12 G00 Z0 N13 G01 X20. FO.4； N14 X30. Z-20.； N15 G00 X200. Z100. T0300； N16 M30； 13656237188
