精密車削加工中心主軸松拉刀工作原理
主軸松拉刀是精密車削加工中心的基本功能，無論型號如何其結構基本上大同小異，本文主要介紹精密車削加工中心主軸松拉刀的基本結構及工作原理：

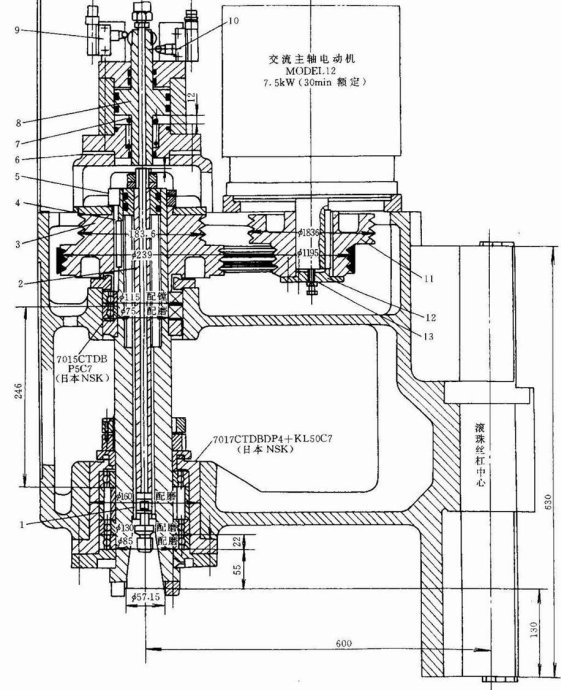

1－拉釘 2－拉桿 3－帶輪 4－碟形彈簧 5－鎖緊螺母 6－調整墊 7－螺旋彈簧 8－活塞 9、10－行程開關 11－帶輪 12－端蓋 13－調整螺釘
主軸內部有刀桿的自動夾緊機構，它由拉桿2和頭部的4個鋼球
、碟形彈簧4、活塞桿8和螺旋彈簧7組成。夾緊時活塞8的上端無油壓，彈簧7使活塞8向上移至圖示位置。碟形彈簧4使拉桿2上移至圖示位置，鋼球進入到刀桿尾部拉釘1的環形槽內，將刀桿拉緊。放松時，液壓使活塞8下移，推拉桿2下移。鋼球進入主軸后錐孔上部的環形槽內，把刀桿放開。當機械手把刀桿從主軸中拔出后，壓縮空氣通過活塞和拉桿的中孔 ，把主軸錐孔吹凈。
行程開關9和10用于發出夾緊和放松刀桿的信號
。
刀桿夾緊機構用彈簧
、液壓夾緊，液壓放松
海城市|
沙田区|
抚顺县|
三明市|
阜宁县|
吉林省|
谷城县|
临海市|
宝兴县|
根河市|
平阳县|
仙居县|
英超|
乳源|
巴彦淖尔市|
南宁市|
二手房|
临桂县|
嘉定区|
务川|
湛江市|
吉木萨尔县|
香格里拉县|
海口市|
杭锦后旗|
樟树市|
田阳县|
社会|
吉林省|
哈巴河县|
全椒县|
怀远县|
密山市|
长顺县|
潢川县|
云阳县|
文昌市|
武城县|
崇左市|
九江县|
丹阳市|
，以保證停電刀桿不會松脫
。夾緊時活塞8和拉桿2的上端之間有一定間隙（約4mm），以防止主軸旋轉時端面摩擦
。
精密車削加工中心采用錐柄刀具

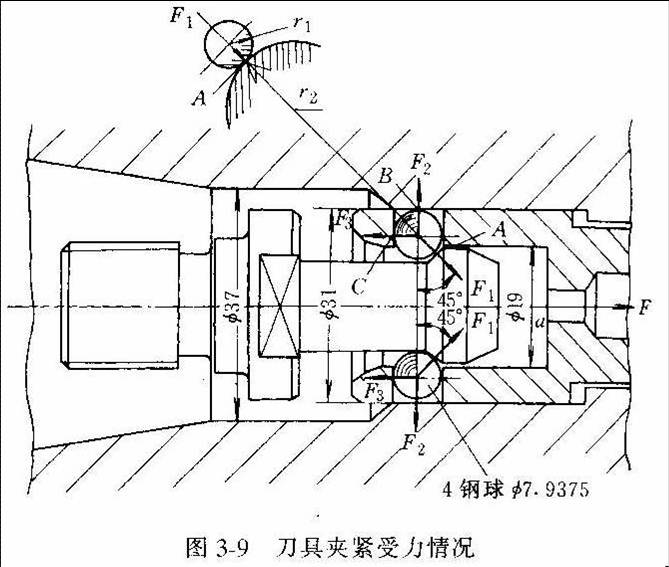

，錐部的尾端安裝有拉釘1，有拉桿2通過4個5/16in的鋼球拉住拉釘1的凹槽，使刀具在主軸錐孔內定位及夾緊。拉緊力由碟形彈簧4產生。碟形彈簧共有34對68片。拉緊刀具的拉緊力等于10kN，最大為13kN。
換刀時，活塞8的行程為12mm
。前進約4mm后，它開始推動拉桿2，直到鋼球進入主軸錐孔上部的Φ37mm的環槽。這時鋼球已不能約束拉釘?shù)念^部。拉桿繼續下降，拉桿的a面與拉釘?shù)捻敹私佑|，把刀具從主軸錐孔中推出。行程開關10發出信號，機械手即可將刀具取出。修磨調整墊塊6就可保證當活塞的行程到達終點時拉桿的a面與拉釘?shù)捻敹私佑|
。活塞8推動拉桿把刀具推出，故活塞的最大推力應等于13kN加彈簧7的彈力
。 4個鋼球與拉釘錐面、主軸孔表面、鋼球所在孔的接觸應力是相當大，因此對這些部位的材料及表面硬度要求很高。4個鋼球所在孔應在同一平面內，為了保證鋼球受力的一致性。
