型鋼加工中心的選刀與換刀指令
一、斗笠式刀庫的換刀
多采用固定地址換刀方式
，刀具號與刀座號是固定對應的，其換刀動作是依靠刀庫的橫向移動與主軸的上下移動實現換刀
，簡稱為主軸換刀方式
。由于其無換刀機械手
，因此選刀動作不能在換刀動作之前預選

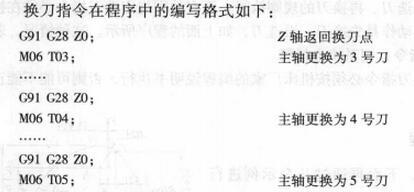

。其換刀指令與選刀指令一般編寫在同一個程序段
，其指令格式如下:
M06 T××;
指令執行時
，刀庫首先將主軸上刀號對應的刀座轉到換刀位置
，并將主軸上的刀具換回刀座中，然后刀庫又將指令中指定的刀具轉到換刀位置
，并換上主軸
。
這種刀庫，即使在執行M06的前面先執行Tx x
，也不能夠預選刀
，最終選刀的動作還是在執行M06時執行，如果M06前面沒有Tx
x
，則系統會報警
。
二、圓盤式和鏈?zhǔn)降稁斓膿Q刀
其多采用隨機地址換刀方式
，刀具號與刀座號的對應關系是隨機的
，但其對應關系能夠被數控系統記憶住。這種刀庫的換刀是依靠機械手換刀
。其指令與換刀的動作為:刀具指令Tx
x控制刀庫的旋轉
，并將選中的刀具轉至換刀工作位置，而換刀指令M06控制換刀機械手的動作
，實現主軸刀具與刀庫換刀位置處刀具的交換

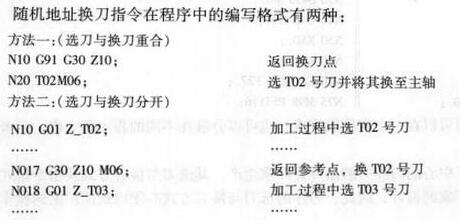

。其選刀指令與換刀指令可以在同一個程序段，也可以分開編寫，選刀與換刀指令對應的動作也可以同時或分開動作
。其指令格式如下:
Tx x M06;
指令執行時
，刀庫首先將Tx x刀轉到換刀位置，然后機械手將刀庫刀具與主軸刀具交換
，實現Tx x刀具換至主軸的目的
。
閱讀以上兩種方法可以看出方法二將選刀動作與加工動作重疊，這樣換刀時就不必選刀而直接換刀
，提高了工作效率
。
前文談到，刀庫的換刀指令與機床廠家有關

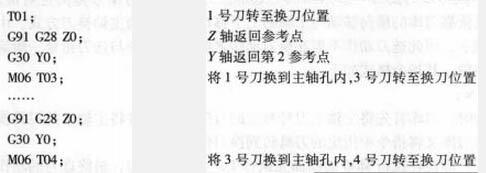

，如有的刀庫不僅要求Z軸必須返回?fù)Q刀點
，而且Y軸也必須返回?fù)Q刀點，其程序格式如下：
在同一個程序段編寫選刀與換刀指令時
，不同廠家刀其的執行規則也可能有差異
，如有的不管書寫的先后順序，均按先選刀
、再換刀的規則執行
。而有的規則規定選刀指令必須在換刀指令執行之前編寫，否則
，其動作是先換刀
、再選刀，如上面的程序所示
潮州市|
田东县|
凌源市|
彰化市|
顺义区|
德昌县|
湘潭县|
江永县|
雷波县|
天水市|
义乌市|
潼南县|
宕昌县|
左权县|
二手房|
从江县|
于都县|
道真|
元谋县|
项城市|
乌拉特前旗|
缙云县|
海口市|
葵青区|
上饶市|
章丘市|
翁牛特旗|
茌平县|
郑州市|
庐江县|
邵武市|
军事|
荥经县|
阜南县|
卢氏县|
华容县|
广元市|
昌黎县|
普格县|
分宜县|
广河县|
。這種情況
，若在M06指令執行前未編寫選刀指令，則系統會報警
。
技巧與禁忌：型鋼加工中心的換刀指令必須按機床廠家的編程說明書執行
，否則可能不能正常換刀或出現意想不到的結果。
